Konnessjoni ta 'strixxi LED f'serje kontra parallel

Int għażilt li tużaDwal tal-istrixxi LEDGħall-proġett li jmiss tiegħek, jew tista 'tkun ippreparat biex tibda l-proċess tal-wajers. Jekk ikollok diversi ġirjiet ta 'Strixxa LEDU biħsiebhom jgħaqqduhom ma 'sors ta' enerġija waħda, tista 'tkun qed tikkontempla jekk tikkonnettjahomx f'serje jew b'mod parallel.

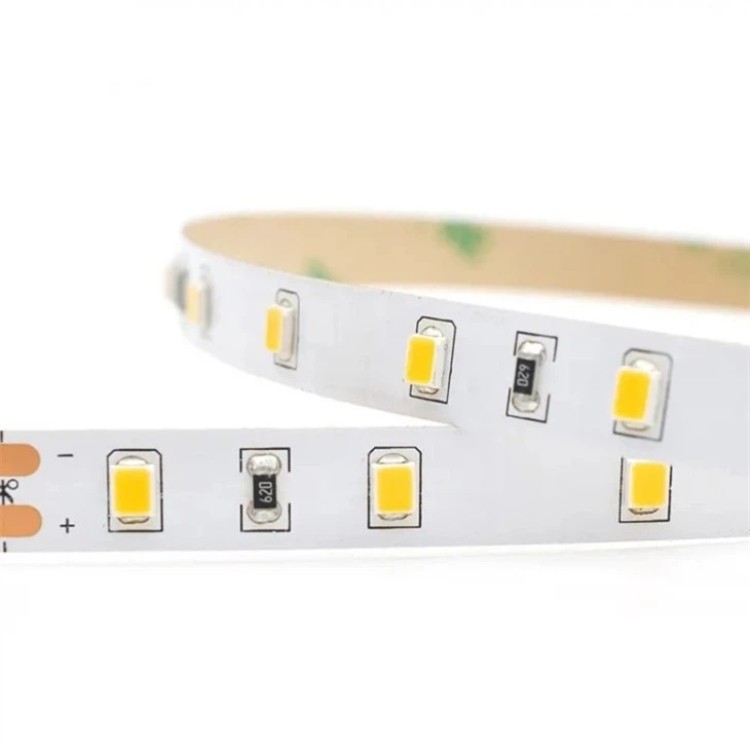

L-istrixxi LEDMarki tal-karatteristiċi li jindikaw il-konnessjonijiet xierqa għall-wajers pożittivi u negattivi (art), li jiffaċilitaw konnessjoni sempliċi ta 'segment LED wieħed mal-wajers tal-provvista tal-enerġija assoċjati tal-kulur li jaqblu. Jekk ikollok tnejn jew aktarStrixxa LEDSegmenti u qed jikkontemplaw il-metodu ta 'konnessjoni tagħhom, mur taqra biex tiskopri jekk torbotx id-dwal tal-istrixxi LED f' "serje" jew "parallel."
Ċaħda: It-tikketti "Serje" u "Parallel" mhumiex teknikament mhux eżatti mil-lat elettriku. Aħna nimpjegaw dawn it-termini f'dan l-esej għas-sempliċità, madankollu nagħlquhom fil-marki tal-kwotazzjonijiet għal preċiżjoni. Ġentilment irreferi għall-konklużjoni tal-artikolu għal eluċidazzjoni bir-reqqa.

Struzzjonijiet għall-konnessjoniLED strIPSf'serje

Il-kunċett li jgħaqqad żewġ segmenti ta 'strixxi LED f' "serje" huwa bla dubju l-aktar approċċ razzjonali u mhux ikkomplikat. Jista 'jiġi kunċettalizzat bħala sempliċement konnessjoni ta' tarf wieħed ta 'Strixxa LEDgħas-segment sussegwenti tal-istrixxa LED. Jekk tkun meħtieġa distanza qasira, konnetturi mingħajr solden jistgħu jkunu utli; Alternattivament, wajers tar-ram jistgħu jintużaw, mirquma għat-tul preċiż meħtieġ għal meded itwal. Matul il-ġirjiet estiżi, huwa essenzjali li tissorvelja l-waqgħa tal-vultaġġ; Madankollu, ir-rekwiżit primarju huwa li tiġi stabbilita konnessjoni elettrika bejn il-pads tar-ram pożittivi u negattivi ta 'maġenbSezzjonijiet tal-Istrixxi LED.Dan il-metodu huwa effiċjenti u sempliċi, billi jelimina l-ħtieġa għal konnessjoni tal-wajer addizzjonali mal-provvista tal-enerġija. Int sempliċement tiffaċilita "qabża" bejn żewġ segmenti ta 'Strixxa LED.
L-iżvantaġġ huwa li dan jista 'jirriżulta f'żieda fil-waqgħa tal-vultaġġ, li jikkawża produzzjoni ta' dawl imnaqqas fl-LEDs li jinsabu l-aktar 'il bogħod mill-provvista ta' enerġija. Ir-raġunament huwa minħabba li l-konnessjoni tal-istrixxi LED fis-serje "tippermetti biss mogħdija singulari biex il-kurrent elettriku jmur. Is-segmenti inizjali ta 'installazzjoni ta' strixxa LED għandhom iwettqu l-kurrent elettriku kollu, li potenzjalment joħloq xkiel li jnaqqas il-vultaġġ u l-kurrent mibgħut fiż-żoni l-aktar imbiegħda tal-istrixxa.


Struzzjonijiet għall-konnessjoniStrixxi LEDb'mod parallel

Alternattiva għall-konnessjoni ta 'bostaStrixxa LEDIt-taqsimiet hija li wajerhom f '"parallel." Din it-teknika tinvolvi li jiġu stabbiliti segmenti awtonomi ta 'strixxi LED, kull wieħed konness direttament mal-provvista tal-enerġija.
Id-dijagramma turi li din il-konfigurazzjoni tnaqqas il-kurrent meħtieġ għal kull segment tal-istrixxa LED, peress li huma konnessi direttament mas-sors tal-enerġija. Dan jista 'jtaffi sostanzjalment il-probabbiltà ta' waqgħa ta 'vultaġġ.
L-iżvantaġġ primarju ta 'dan il-metodu huwa li jeħtieġ sforzi addizzjonali tal-wajers. Il-problema primarja hija li l-biċċa l-kbira tal-unitajiet tal-provvista tal-enerġija għandhom biss wajer wieħed pożittiv u negattiv tal-ħruġ, li jeħtieġu d-diviżjoni ta 'dik il-produzzjoni f'ħafna wajers biex tikkonnettja ma' aktar minn wieħedStrixxa LEDsegment. Blokki tat-terminal splitter tal-wajer speċjalizzati huma aċċessibbli għal din il-funzjoni.
Sfida oħra hija li ċerti żoni tal-istrixxa LED jistgħu jinsabu f'distanza konsiderevoli mill-provvista tal-enerġija. F'dawn il-każijiet, wieħed jista 'jiltaqa' mhux biss żieda fl-ispejjeż assoċjati ma 'tulijiet estensivi tal-wajer iżda wkoll il-ħtieġa għal speċifikazzjonijiet xierqa ta' gauge. Inkella, tista 'tara waqgħa ta' vultaġġ fil-wajers qabel ma tasalStrixxa LEDsegment.
Għaliex "Serje" u "Parallel" huma teknikament mhux eżatti
Bosta klijenti jużaw it-terminu "serje" biex jirreferu għall-konnessjoni ta 'segmenti ta' strixxi LED multipli f'konfigurazzjoni end-to-end, komunement magħrufa bħala daisy-chaining. Uħud mill-qarrejja l-aktar astuti tagħna setgħu osservaw li aħna magħluqin it-terminu "serje" fil-virgoletti. It-terminu "serje" huwa teknikament mhux eżatt meta jiddeskrivi dan is-setup.
Dak li jagħmilha żbaljata, u għaliex dan jgħodd? Dan għandu x'jaqsam mad - disinn ta 'Dwal tal-istrixxi LEDu l-prinċipji assoċjati ta 'l-elettronika. Strixxi LED huma tawwalija u rranġati sekwenzjalment; Madankollu, huma jikkonsistu minn fergħat paralleli multipli, kull wieħed li fih 3 LEDs għal strixxi ta '12V (jew 6 LEDs għal strixxi ta' 24V).
It-tliet LEDs huma rranġati f'serje, filwaqt li l-gruppi ta 'tliet LEDs huma interkonnessi b'mod parallel. Dan jippermettilna li nqatgħu faċilment id-dwal tal-istrixxi LED f'intervalli ta 'tliet LEDs. Qtugħ ta 'strixxa LED inaqqas il-kwantità ta' fergħat marbuta b'mod parallel. Il-konnessjoni ta 'strixxa LED f'konfigurazzjoni end-to-end (daisy-chain) tintroduċi b'mod effettiv fergħat paralleli supplimentari.
Huwa essenzjali li jiġi enfasizzat li konnessjonijiet ġenwini tas-serje elettrika jbiddlu l-vultaġġ tal-input meħtieġ. Meta l-individwi jirreferu għal strixxi tal-wajers LED f '"serje," huma tipikament ifissru konnessjoniStrixxa LEDbiċċiet end-to-end. Meta jkun imqabbad b'dan il-mod, il-vultaġġ tal-input tal-istrixxa LED jibqa 'kostanti. Provvista ta 'enerġija ta' 12v tista 'tintuża għall-enerġija a 4- ft segment tad-dwal tal-istrixxi LED 12V, b'segment addizzjonali 3- ft ft ft-chained daisy.
